ShuffleNet：高效网络设计的艺术

引言

ShuffleNet是AI四小龙之一旷视科技（Face++）的代表之作，算是一个里程碑式的成果[1]。第一作者张祥雨也是ResNet的作者之一。

ShuffleNet和Google的MobileNet一样，都是轻量级模型的代表作。正如其名，ShuffleNet融入了Channel Shuffle（通道重排）机制，目的在于解决组卷积中组内关联性低的问题[1]。

更重要的是，ShuffleNet V2提出了设计轻量级网络的通用准则[2]，这些准则对后续研究有重要指导意义。

系列概览

论文列表

[2017] ShuffleNet V1：ShuffleNet: An Extremely Efficient Convolutional Neural Network for Mobile Devices
[2018] ShuffleNet V2：ShuffleNet V2: Practical Guidelines for Efficient CNN Architecture Design

ShuffleNet V1 (2017)

📄 论文信息

作者 Xiangyu Zhang, Xinyu Zhou, Mengxiao Lin, Jian Sun (Face++ / 旷视科技)

发表 CVPR (2018)

论文 arXiv:1707.01083

arXiv 1707.01083

目标：设计极致轻量的CNN，解决1×1卷积的计算瓶颈

核心问题

MobileNet使用深度可分离卷积大幅减少了3×3卷积的计算量，但1×1卷积仍然占据了大量计算！

核心创新

组卷积（Group Convolution）

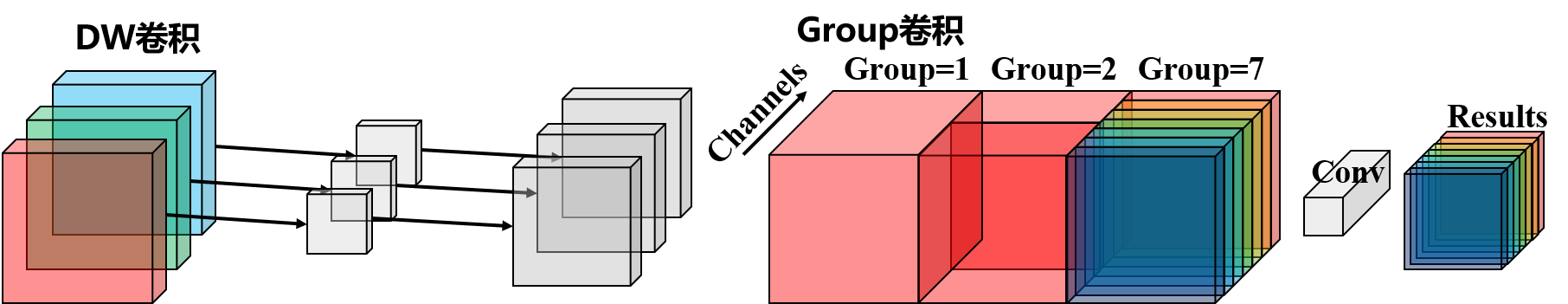

组卷积

思想：将输入通道分成g组，每组独立进行卷积。

# 标准卷积
nn.Conv2d(in_channels=256, out_channels=256, kernel_size=1)
# 参数量：256 × 256 = 65,536

# 组卷积 (groups=4)
nn.Conv2d(in_channels=256, out_channels=256, kernel_size=1, groups=4)
# 参数量：(256/4) × (256/4) × 4 = 16,384  # 减少75%！

组卷积与DW卷积的关系：

DW卷积：groups = in_channels（每个通道一组）
组卷积：groups = g（多个通道一组）

Channel Shuffle（通道重排）

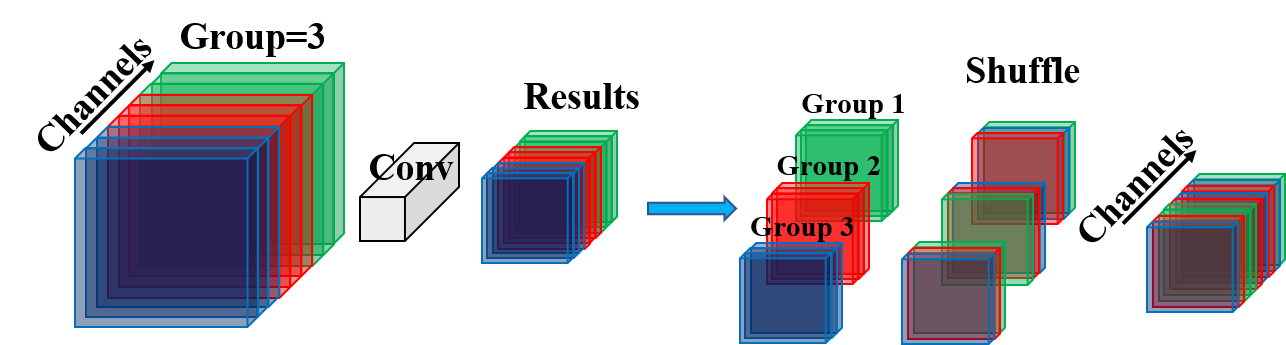

Channel Shuffle

问题：组卷积导致组间信息无法交流！

解决方案：在组卷积之间插入Channel Shuffle操作。

def channel_shuffle(x, groups):
    """通道重排操作"""
    batch_size, num_channels, height, width = x.size()
    channels_per_group = num_channels // groups

    # reshape
    x = x.view(batch_size, groups, channels_per_group, height, width)

    # transpose
    x = torch.transpose(x, 1, 2).contiguous()

    # flatten
    x = x.view(batch_size, -1, height, width)

    return x

效果：

组1的输出 → 分散到所有组的输入
组2的输出 → 分散到所有组的输入
…
实现组间信息交流！

graph LR
    IN["Input<br/>3 groups × 4 ch"] --> RESHAPE["Reshape<br/>(batch, groups, ch, h, w)"]
    RESHAPE --> TRANS["Transpose<br/>交换 groups ↔ ch"]
    TRANS --> FLAT["Flatten<br/>(batch, groups×ch, h, w)"]
    FLAT --> OUT["Output<br/>组间信息已混合"]

ShuffleNet单元

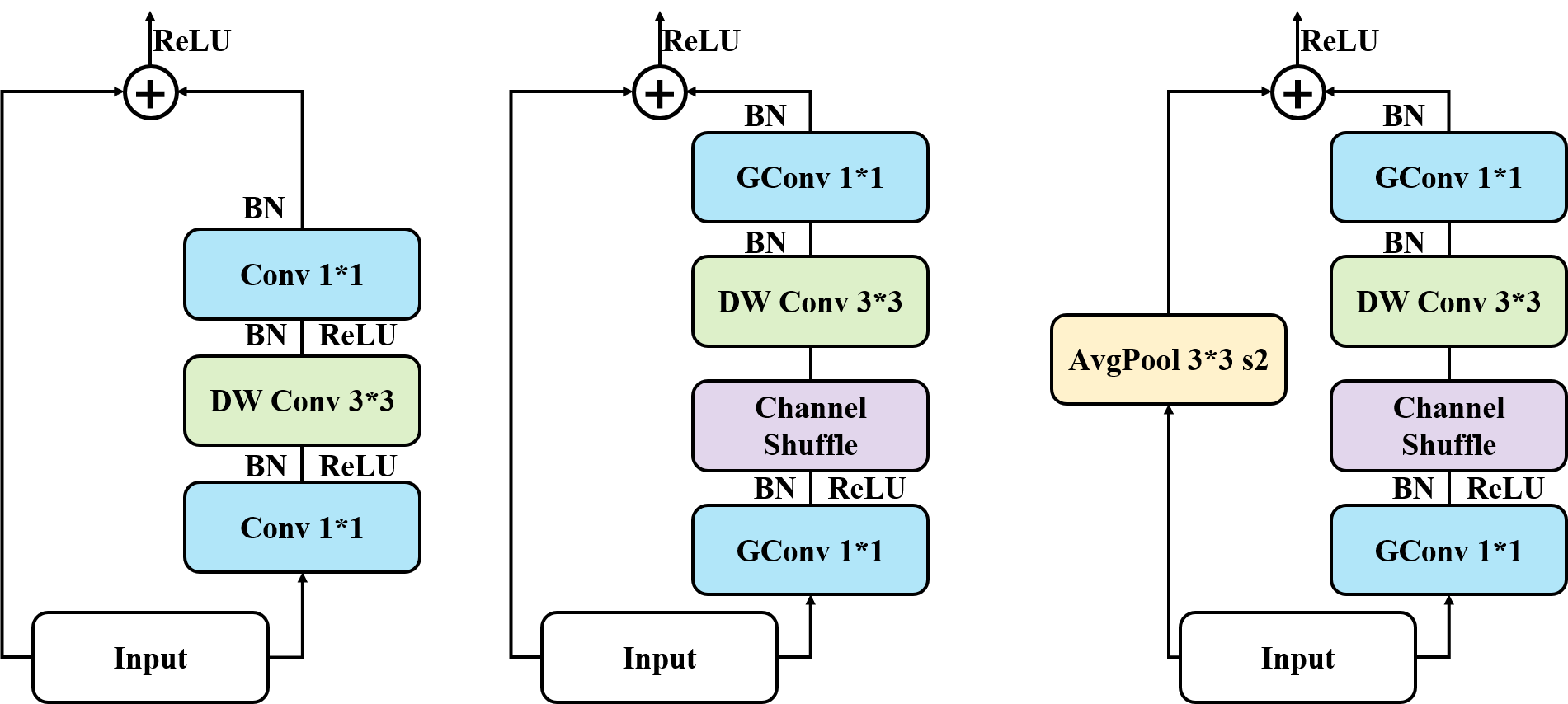

ShuffleNet Block

class ShuffleNetV1Block(nn.Module):
    def __init__(self, in_channels, out_channels, stride, groups):
        super(ShuffleNetV1Block, self).__init__()

        mid_channels = out_channels // 4

        # 1×1组卷积 + Channel Shuffle
        self.conv1 = nn.Sequential(
            nn.Conv2d(in_channels, mid_channels, kernel_size=1,
                     groups=groups, bias=False),
            nn.BatchNorm2d(mid_channels),
            nn.ReLU(inplace=True)
        )

        # 3×3深度卷积
        self.conv2 = nn.Sequential(
            nn.Conv2d(mid_channels, mid_channels, kernel_size=3,
                     stride=stride, padding=1, groups=mid_channels, bias=False),
            nn.BatchNorm2d(mid_channels)
        )

        # 1×1组卷积
        self.conv3 = nn.Sequential(
            nn.Conv2d(mid_channels, out_channels, kernel_size=1,
                     groups=groups, bias=False),
            nn.BatchNorm2d(out_channels)
        )

        # Shortcut
        self.shortcut = nn.Sequential()
        if stride != 1 or in_channels != out_channels:
            self.shortcut = nn.Sequential(
                nn.AvgPool2d(kernel_size=3, stride=stride, padding=1)
            )

        self.relu = nn.ReLU(inplace=True)
        self.groups = groups

    def forward(self, x):
        identity = self.shortcut(x)

        x = self.conv1(x)
        x = channel_shuffle(x, self.groups)  # 关键！
        x = self.conv2(x)
        x = self.conv3(x)

        if identity.size(1) != x.size(1):
            x = torch.cat([identity, x], dim=1)
        else:
            x = x + identity

        x = self.relu(x)
        return x

网络结构

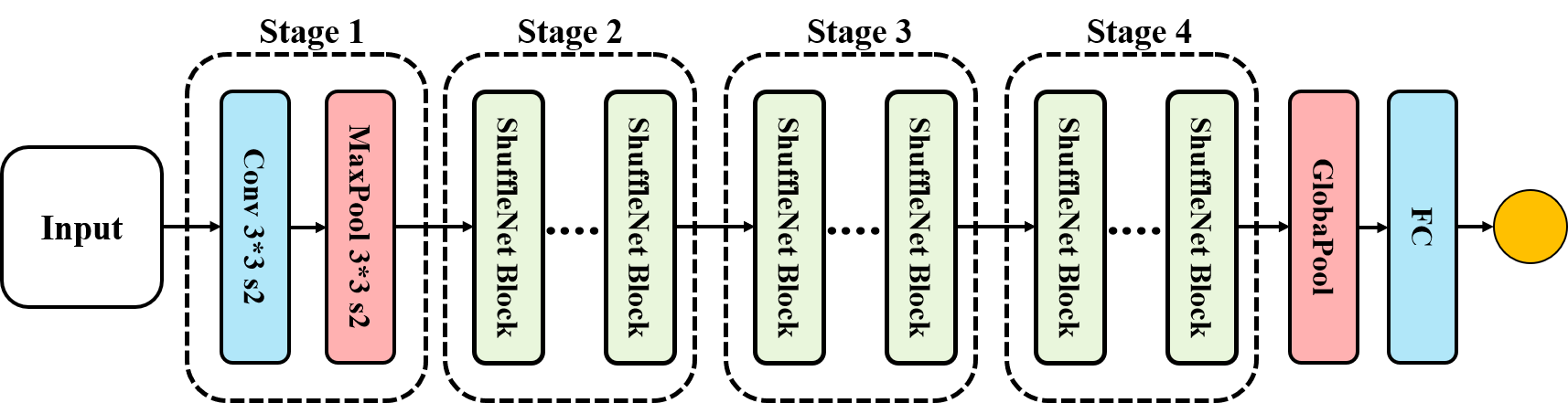

ShuffleNet V1结构

主要贡献

组卷积用于1×1卷积：大幅减少计算量 [1]
Channel Shuffle：解决组间信息交流问题 [1]
评价指标的讨论：强调直接指标（速度）vs 间接指标（FLOPs） [1]

评价指标的思考

FLOPs不等于速度[1]！

作者指出：

❌ FLOPs只是理论计算量
✅ 实际速度还受到：
- 内存访问成本（MAC）
- 并行度
- 硬件实现效率

真正的评价指标：

Images/sec（每秒处理图像数）
Batches/sec（每秒处理批次数）
实际推理延迟（ms）

ShuffleNet V2 (2018)

核心观点

V2最重要的贡献是总结出设计轻量级网络的实用准则[2]。

四大设计准则

准则1：通道数相同时MAC最小

内存访问成本（Memory Access Cost, MAC）：

对于1×1卷积： \(\text{MAC} = hw(c_1 + c_2) + c_1 c_2\)

当 (c_1 = c_2) 时，MAC最小！

结论：输入通道数 = 输出通道数时，速度最快。

准则2：过多分组会增加MAC

实验发现：

groups = 1：速度最快
groups = 2：速度略慢
groups = 4：速度明显下降
groups = 8：速度大幅下降

原因：

分组增加了内存访问次数
降低了缓存利用率
减少了并行度

结论：谨慎使用分组卷积，分组数不宜过多。

准则3：网络碎片化降低并行度

网络碎片化：采用多路并行结构（如Inception）。

问题：

多路结构需要多次kernel launch
降低GPU并行效率
增加同步开销

结论：减少碎片化操作，使用更规整的结构。

准则4：元素级操作不能忽视

元素级操作：

ReLU
Add（残差连接）
Bias Add
…

这些操作：

FLOPs很少（几乎为0）
但MAC很大！
影响实际速度

实验：去掉残差连接中的ReLU和shortcut，速度提升20%！

结论：减少元素级操作。

graph LR
    R1["准则1: 均衡通道<br/>c_in=c_out 时 MAC 最小"] --> R2["准则2: 控制分组数<br/>groups↑ → MAC↑ → speed↓"]
    R2 --> R3["准则3: 减少碎片化<br/>规整结构 → 高并行度"]
    R3 --> R4["准则4: 减少逐元素操作<br/>ReLU/Add/Bias 内存开销高"]
    style R1 fill:#e3f2fd,stroke:#1565c0
    style R2 fill:#e8f5e9,stroke:#2e7d32
    style R3 fill:#fff3e0,stroke:#e65100
    style R4 fill:#f3e5f5,stroke:#6a1b9a

V2的设计

基于四大准则，V2重新设计了ShuffleNet单元[2]：

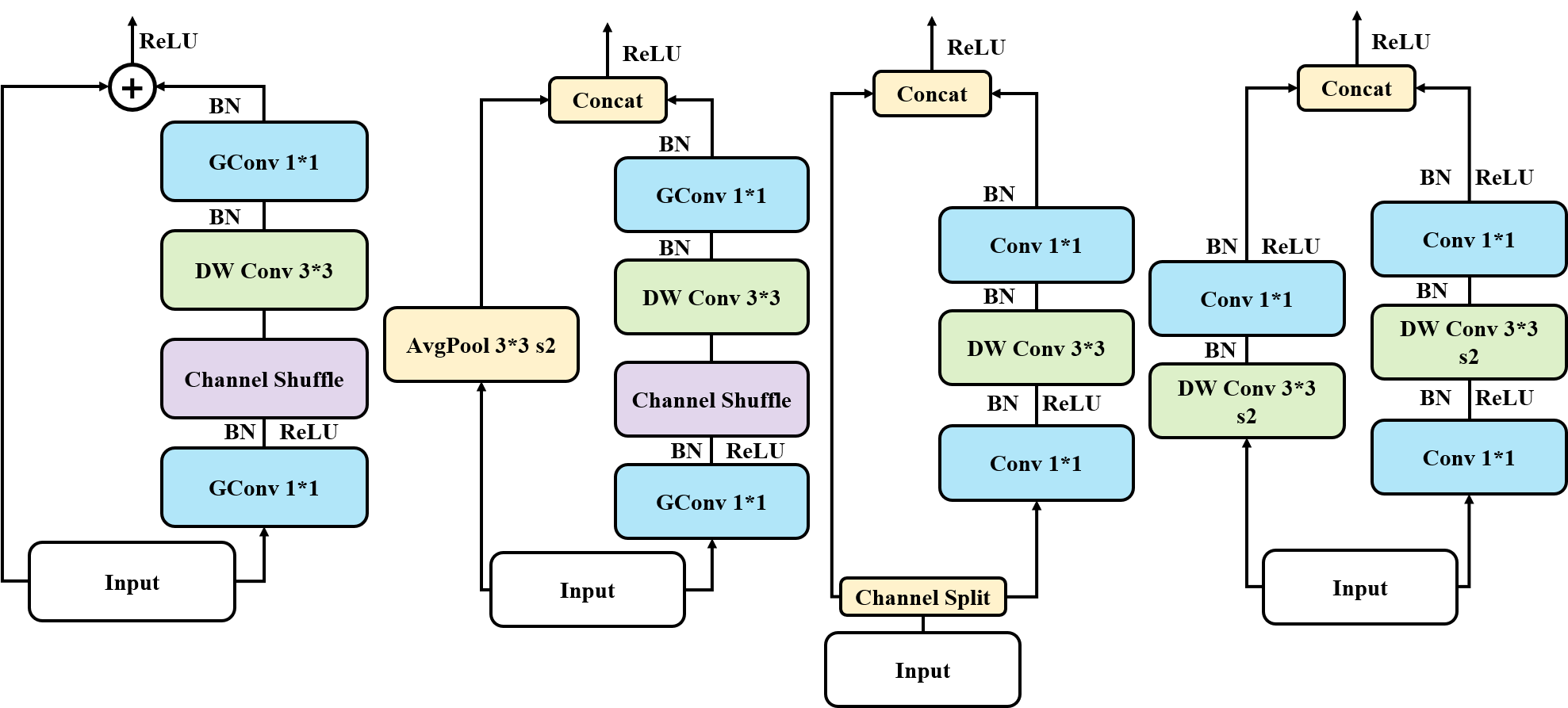

ShuffleNet V2 Block

class ShuffleNetV2Block(nn.Module):
    def __init__(self, in_channels, out_channels, stride):
        super(ShuffleNetV2Block, self).__init__()

        if stride == 1:
            assert in_channels == out_channels
            branch_channels = in_channels // 2
        else:
            branch_channels = out_channels // 2

        # 分支1：直连（stride=1）或下采样（stride=2）
        if stride == 1:
            self.branch1 = nn.Sequential()  # identity
        else:
            self.branch1 = nn.Sequential(
                nn.Conv2d(in_channels, in_channels, kernel_size=3,
                         stride=stride, padding=1, groups=in_channels, bias=False),
                nn.BatchNorm2d(in_channels),
                nn.Conv2d(in_channels, branch_channels, kernel_size=1, bias=False),
                nn.BatchNorm2d(branch_channels),
                nn.ReLU(inplace=True)
            )

        # 分支2：处理分支
        self.branch2 = nn.Sequential(
            nn.Conv2d(in_channels if stride > 1 else branch_channels,
                     branch_channels, kernel_size=1, bias=False),
            nn.BatchNorm2d(branch_channels),
            nn.ReLU(inplace=True),
            nn.Conv2d(branch_channels, branch_channels, kernel_size=3,
                     stride=stride, padding=1, groups=branch_channels, bias=False),
            nn.BatchNorm2d(branch_channels),
            nn.Conv2d(branch_channels, branch_channels, kernel_size=1, bias=False),
            nn.BatchNorm2d(branch_channels),
            nn.ReLU(inplace=True)
        )

    def forward(self, x):
        if isinstance(self.branch1, nn.Sequential) and len(self.branch1) == 0:
            # stride = 1: channel split
            x1, x2 = x.chunk(2, dim=1)
            out = torch.cat([x1, self.branch2(x2)], dim=1)
        else:
            # stride = 2: two branches
            out = torch.cat([self.branch1(x), self.branch2(x)], dim=1)

        # Channel Shuffle
        out = channel_shuffle(out, groups=2)

        return out

V1 vs V2对比

特性	V1	V2
分组卷积	大量使用	减少使用
残差连接	Add	Concat
Channel Shuffle	多处使用	简化使用
碎片化	较多	减少
设计依据	经验	系统性准则

性能对比

模型	参数量(M)	FLOPs(M)	速度(ms)	Top-1准确率
ShuffleNet V1 1.0×	1.9	140	7.3	67.6%
ShuffleNet V2 1.0×	2.3	146	5.8	69.4%

V2更快、更准！[2]

设计准则的启示

为什么FLOPs不等于速度？

\[\text{实际延迟} = \frac{\text{FLOPs}}{\text{算力}} + \text{MAC} + \text{Overhead}\]

影响因素：

内存访问：读写数据的时间
并行度：GPU利用率
数据搬运：不同内存层级间的传输
kernel启动：操作启动的开销

实用建议

优先使用规整结构：减少碎片化
注意通道数平衡：输入输出通道数接近
谨慎使用分组：分组数不宜过多
减少元素操作：每个ReLU都有成本

实践经验

选择合适的版本

# 高精度场景
from torchvision.models import shufflenet_v2_x2_0
model = shufflenet_v2_x2_0(pretrained=True)

# 平衡场景
from torchvision.models import shufflenet_v2_x1_0
model = shufflenet_v2_x1_0(pretrained=True)

# 极致轻量
from torchvision.models import shufflenet_v2_x0_5
model = shufflenet_v2_x0_5(pretrained=True)

硬件加速

# 确保硬件支持分组卷积
# 在某些硬件上，分组卷积可能反而更慢！

# 可以使用benchmark测试
torch.backends.cudnn.benchmark = True

模型部署

# 转换为ONNX
import torch.onnx

model.eval()
dummy_input = torch.randn(1, 3, 224, 224)

torch.onnx.export(
    model,
    dummy_input,
    "shufflenet_v2.onnx",
    opset_version=11,
    input_names=['input'],
    output_names=['output'],
    dynamic_axes={'input': {0: 'batch_size'},
                  'output': {0: 'batch_size'}}
)

ShuffleNet vs MobileNet

维度	ShuffleNet V2	MobileNet V2
核心技术	Channel Shuffle	逆残差
设计理念	速度优先	FLOPs优先
理论基础	实用准则	信息流优化
参数量	更少	较少
实际速度	更快	较快
精度	相当	相当

应用场景

ShuffleNet特别适合：

📱 移动端实时应用：AR、人脸识别
🎥 视频流处理：实时目标检测
🤖 边缘设备：IoT、嵌入式系统
🚗 自动驾驶：实时感知系统

模型复现

我在PyTorch平台上复现了ShuffleNet系列：

平台：PyTorch
主要库：torchvision, torch, matplotlib, tqdm
数据集：Oxford Flower102花分类数据集
代码地址：GitHub - DeepLearning/model_classification/ShuffleNet

总结

ShuffleNet V1的贡献 [1]

组卷积的创新应用：用于1×1卷积
Channel Shuffle：解决组间信息交流
评价指标的思考：强调实际速度

ShuffleNet V2的贡献 [2]

四大设计准则：系统性的网络设计指导
更好的性能：更快、更准
实用主义：从实际部署角度设计网络

关键启示

FLOPs不等于速度：要关注MAC和并行度
简单即美：规整的结构更高效
理论指导实践：系统的准则胜过经验
端到端优化：从设计到部署全流程考虑

影响

ShuffleNet系列：

📊 提出了系统性的轻量化网络设计准则
🔧 推动了移动端AI的发展
🚀 在工业界得到广泛应用
🎓 启发了后续众多研究

ShuffleNet证明了：设计网络不仅是艺术，更是科学！

参考文献

Zhang, X., et al. ShuffleNet: An Extremely Efficient Convolutional Neural Network for Mobile Devices. CVPR, 2018. arXiv: 1707.01083
Ma, N., et al. ShuffleNet V2: Practical Guidelines for Efficient CNN Architecture Design. ECCV, 2018. arXiv: 1807.11164
我的GitHub代码仓库: https://github.com/YangCazz/DeepLearning
