图回声状态网络(GESN)：图神经网络的重要先驱

图回声状态网络（Graph Echo State Networks, GESN）[1]是图神经网络发展史上的重要里程碑，它将回声状态网络（Echo State Networks, ESN）的思想扩展到图结构数据上，为后续的图神经网络发展奠定了重要基础。

回声状态网络基础

传统回声状态网络

回声状态网络于2001年提出[2]，引入了存储池（Reservoir）的概念。输入的数据会像回声一样回荡在储备池中，达到某个状态（达到平衡）之后用于输出。

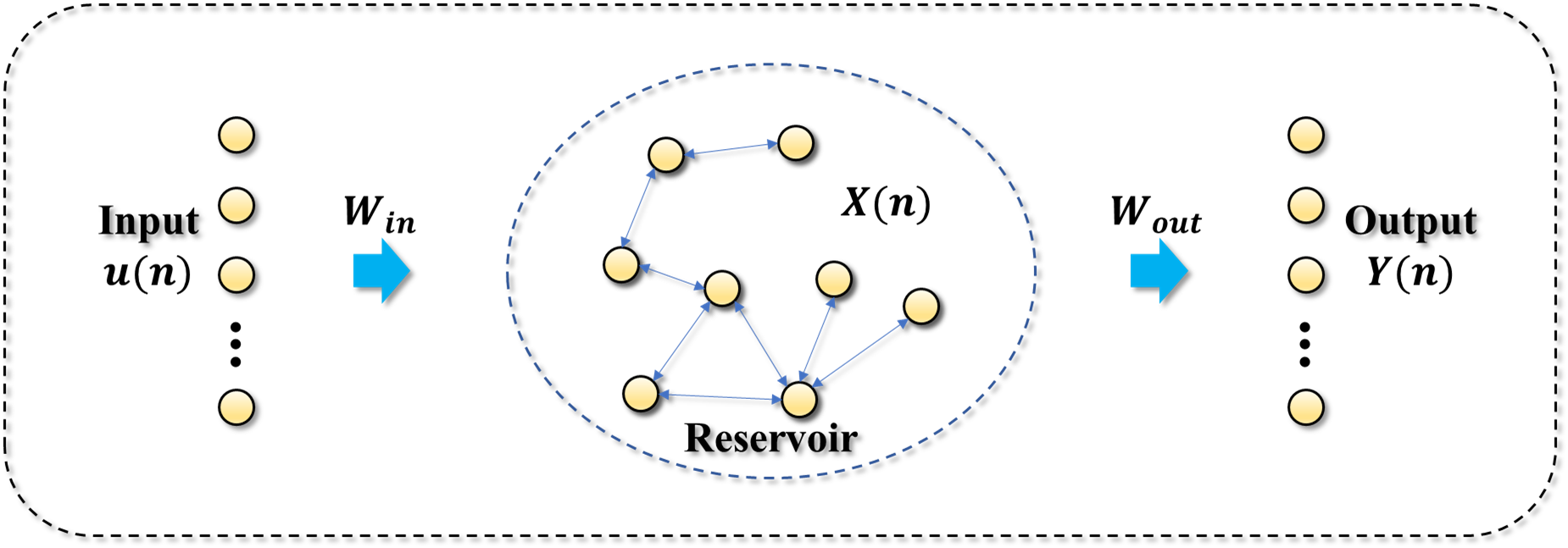

图回声状态网络结构

符号定义：

  • $u(t) \in \mathbb{R}^{D}$：$t$时刻的输入，有$D$个节点
  • $x(t) \in \mathbb{R}^{N}$：$t$时刻的网络状态，有$N$个节点
  • $f(t) \in \mathbb{R}^{D}$：$t$时刻的输出，有$D$个节点
  • $W_{in}$：输入权重
  • $\hat{W}$：中间权重
  • $W_{out}$：输出权重
  • $E_{n(\cdot)}$：邻接点集的集合
  • $G$：状态池中的图结构

传统ESN的局限性

传统的ESN主要处理序列数据，但在处理图结构数据时面临以下挑战：

  1. 结构信息丢失：无法保持图的空间结构信息
  2. 邻居关系忽略：不能利用节点间的邻接关系
  3. 计算复杂度高：需要为整个图维护一个大的状态矩阵

图回声状态网络原理

核心思想

图回声状态网络将状态转移过程做了微元化处理[1]，将全图的效应转化为节点的效应，方便于实际的计算。每个节点的状态更新不仅依赖于自身的输入，还依赖于邻居节点的状态。

数学定义

局部状态转移

对于节点$V_i$，其状态转移方程为：

\[X_t(V_i) = \tau(u(V_i), X_{t-1}(E_{n(i)}))\]

其中：

  • $u(V_i)$：节点$V_i$的输入
  • $X_{t-1}(E_{n(i)})$：节点$V_i$的邻居节点在$t-1$时刻的状态
  • $\tau$：状态转移函数

具体的函数形式为： \(X_t(V_i) = f(W_{in}u(V_i), \hat{W} X_{t-1}(E_{n(V_i)}))\)

全局状态转移

整个图的状态转移可以表示为：

\[X_t(G) = \hat{\tau}(G, X_{t-1}(G))\]

展开为矩阵形式： \(X_t(G) = \begin{pmatrix} f(W_{in} \overrightarrow{u}(v_{1}) + \hat{W}_{v_{1}} x_{t-1}(G)) \\ \vdots \\ f(W_{in} \overrightarrow{u}(v_{|\mathcal{V}|}) + \hat{W}_{v_{|\mathcal{V}|}} x_{t-1}(G)) \end{pmatrix}\)

信息输出

GESN支持两种输出模式：

结构输出（Structure-to-Structure）：

  • 节点级输出：$y(v_i) = o(v_i) = g_{out}(x(v_i)) = W_{out}x(v_i)$
  • 图级输出：$Y_V(t) = O_{V}(t) = g_{out}(x_{V}(t)) = W_{out}x_{V}(t)$

归一化输出（Structure-to-Element）： \(Y_V(t) = g_{out}\left(\frac{1}{|\mathcal{V}|} \sum_{v \in \mathcal{V}} \overrightarrow{X}_V(t)\right) = W_{out}\left(\frac{1}{|\mathcal{V}|} \sum_{v \in \mathcal{V}} \overrightarrow{X}_V(t)\right)\)

graph LR
    U["节点输入 u(Vᵢ)"] --> WIN["输入权重 W_in"]
    WIN --> ADD["求和 ⊕"]
    NEIGH["邻居状态<br/>X(Eₙᵢ)"] --> WRES["存储池权重 Ŵ<br/>固定随机"]
    WRES --> ADD
    ADD --> TANH["tanh"] --> XT["新状态 X(Vᵢ)"]
    XT -->|"反馈"| NEIGH
    XT --> WOUT["输出权重 W_out<br/>可训练"] --> Y["输出 y(Vᵢ)"]

GESN的优势

计算效率高

相比传统的图神经网络，GESN具有更高的计算效率：

  • 局部计算：每个节点的状态更新只依赖于局部邻居
  • 并行化：不同节点的状态更新可以并行进行
  • 内存友好：不需要存储整个图的状态矩阵

理论基础扎实

GESN基于回声状态网络[2]的理论基础：

  • 稳定性：在满足一定条件下，网络状态会收敛到稳定状态
  • 表达能力：存储池具有强大的非线性映射能力
  • 训练简单：只需要训练输出权重$W_{out}$

适应性强

GESN能够处理各种图结构：

  • 有向图和无向图
  • 加权图和非加权图
  • 动态图和静态图

实际应用

社交网络分析

在社交网络中，GESN可以用于：

  • 用户行为预测：基于用户的历史行为和社交关系预测未来行为
  • 社区发现：识别网络中的社区结构
  • 影响力分析：分析节点在网络中的影响力

分子性质预测

在化学信息学中，GESN可以用于：

  • 分子性质预测：预测分子的物理化学性质
  • 药物发现：筛选潜在的药物分子
  • 化学反应预测：预测化学反应的可能性

推荐系统

在推荐系统中，GESN可以用于：

  • 协同过滤：基于用户-物品交互图进行推荐
  • 序列推荐：结合时间序列和图结构进行推荐
  • 冷启动问题：为新用户或新物品提供推荐

代码实现

基础GESN实现

import torch
import torch.nn as nn
import torch.nn.functional as F

class GraphEchoStateNetwork(nn.Module):
    def __init__(self, input_size, reservoir_size, output_size,
                 spectral_radius=0.9, input_scaling=1.0):
        super(GraphEchoStateNetwork, self).__init__()

        self.input_size = input_size
        self.reservoir_size = reservoir_size
        self.output_size = output_size
        self.spectral_radius = spectral_radius
        self.input_scaling = input_scaling

        # 输入权重（固定，不训练）
        self.W_in = nn.Parameter(torch.randn(reservoir_size, input_size) * input_scaling,
                                requires_grad=False)

        # 存储池权重（固定，不训练）
        self.W_reservoir = nn.Parameter(torch.randn(reservoir_size, reservoir_size),
                                       requires_grad=False)

        # 输出权重（可训练）
        self.W_out = nn.Linear(reservoir_size, output_size)

        # 初始化存储池权重
        self._initialize_reservoir()

    def _initialize_reservoir(self):
        """初始化存储池权重"""
        # 随机初始化
        self.W_reservoir.data = torch.randn(self.reservoir_size, self.reservoir_size)

        # 调整谱半径
        eigenvalues = torch.linalg.eigvals(self.W_reservoir.data)
        max_eigenvalue = torch.max(torch.abs(eigenvalues))
        self.W_reservoir.data = self.W_reservoir.data * (self.spectral_radius / max_eigenvalue)

    def forward(self, x, edge_index):
        """
        前向传播
        x: 节点特征 [num_nodes, input_size]
        edge_index: 边索引 [2, num_edges]
        """
        num_nodes = x.size(0)

        # 初始化状态
        states = torch.zeros(num_nodes, self.reservoir_size)

        # 输入变换
        input_transformed = torch.mm(x, self.W_in.t())

        # 状态更新（简化版本，实际中需要迭代）
        for _ in range(10):  # 迭代次数
            # 聚合邻居信息
            neighbor_states = self._aggregate_neighbors(states, edge_index)

            # 更新状态
            states = torch.tanh(input_transformed + torch.mm(neighbor_states, self.W_reservoir.t()))

        # 输出
        output = self.W_out(states)
        return output

    def _aggregate_neighbors(self, states, edge_index):
        """聚合邻居节点状态"""
        num_nodes = states.size(0)
        neighbor_states = torch.zeros_like(states)

        # 计算每个节点的邻居状态
        for i in range(num_nodes):
            # 找到节点i的邻居
            neighbors = edge_index[1][edge_index[0] == i]
            if len(neighbors) > 0:
                neighbor_states[i] = torch.mean(states[neighbors], dim=0)
            else:
                neighbor_states[i] = states[i]  # 如果没有邻居，使用自身状态

        return neighbor_states

使用示例

# 创建模型
model = GraphEchoStateNetwork(
    input_size=10,
    reservoir_size=50,
    output_size=5,
    spectral_radius=0.9,
    input_scaling=1.0
)

# 准备数据
num_nodes = 100
input_size = 10
num_edges = 200

# 随机节点特征
x = torch.randn(num_nodes, input_size)

# 随机边索引
edge_index = torch.randint(0, num_nodes, (2, num_edges))

# 前向传播
output = model(x, edge_index)
print(f"输出形状: {output.shape}")  # [100, 5]

与现代GNN的关系[4]

相似性

  1. 消息传递：都基于节点间的信息传递
  2. 局部计算：都只考虑局部邻居信息
  3. 状态更新：都通过聚合邻居信息来更新节点状态

差异性

  1. 训练方式：
    • GESN：只训练输出权重，存储池权重固定
    • 现代GNN：端到端训练所有参数
  2. 表达能力：
    • GESN：表达能力有限，但训练简单
    • 现代GNN：表达能力更强，但训练复杂
  3. 理论基础：
    • GESN：基于回声状态网络理论
    • 现代GNN：基于消息传递理论

总结

图回声状态网络作为图神经网络的重要先驱，为后续的发展奠定了重要基础：

  1. 理论贡献：将回声状态网络扩展到图结构数据
  2. 方法创新：提出了基于存储池的图学习方法
  3. 应用价值：在多个领域展现了良好的应用效果

虽然现代图神经网络在表达能力和性能上有了显著提升，但GESN的思想仍然具有重要价值，特别是在需要快速训练和实时应用的场景中。

在下一篇文章中，我们将深入探讨图卷积网络（GCN）[3]的原理和实现，这是现代图神经网络发展的里程碑。

参考文献

  1. Gallicchio, C., & Micheli, A. Graph Echo State Networks. In Proceedings of the 2010 International Joint Conference on Neural Networks (IJCNN), 2010.
  2. Jaeger, H. The "echo state" approach to analysing and training recurrent neural networks. GMD Report 148, German National Research Center for Information Technology, 2001.
  3. Kipf, T. N., & Welling, M. Semi-Supervised Classification with Graph Convolutional Networks. In Proceedings of the 5th International Conference on Learning Representations (ICLR), 2017. arXiv:1609.02907
  4. Wu, Z., Pan, S., Chen, F., Long, G., Zhang, C., & Yu, P. S. A Comprehensive Survey on Graph Neural Networks. IEEE Transactions on Neural Networks and Learning Systems, 2020.
↑
