循环神经网络与图神经网络的联系：从序列到图的学习

循环神经网络（RNN）和图神经网络（GNN）虽然在处理的数据类型上有所不同，但在核心思想和数学原理上有着深刻的联系[4]。理解这种联系不仅有助于我们更好地掌握图神经网络，还能为设计新的网络架构提供启发。

循环神经网络基础

RNN的基本概念

循环神经网络被称为”循环”，因为它们对序列的每个元素执行相同的任务，输出取决于先前的计算。RNN有一个”记忆”，可以捕获到目前为止计算的信息。

RNN结构图

符号定义：

$X_t$：$t$时刻输入层的输入
$S_t$：$t$时刻的隐藏层输出（$S_0$通常初始化为全0）
$O_t$：$t$时刻输出层的输出
$W_{in}$：输入权重
$W_s$：隐藏层权重
$W_{out}$：输出权重

RNN的数学定义

隐藏层输出： $S_t = f(W_{in} \cdot X_t + W_s \cdot S_{t-1} + b_{hidden})$

输出层输出： $O_t = g(W_{out} \cdot S_t + b_{out})$

RNN的不同模式

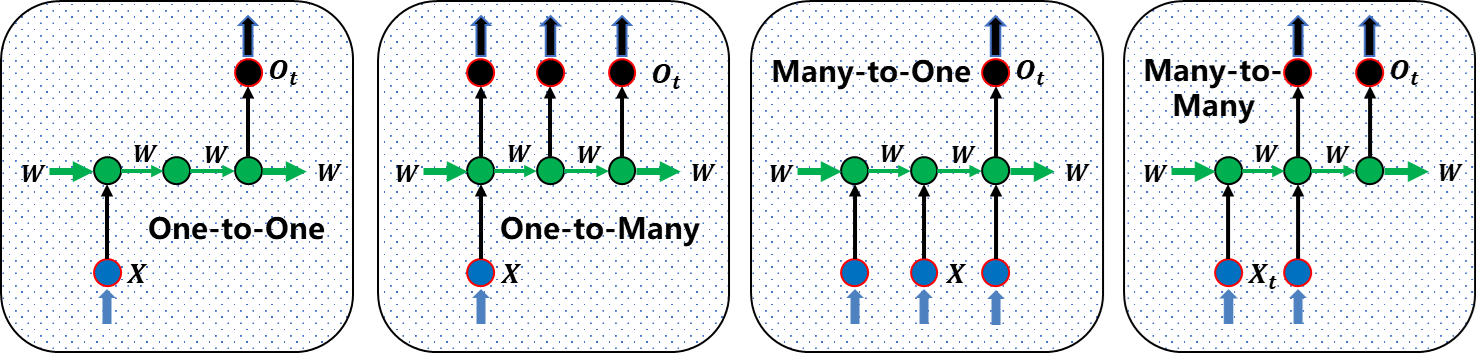

RNN模式图

RNN存在多种输入输出模式：

One-to-One：一对一映射
One-to-Many：一对多映射（如图像描述生成）
Many-to-One：多对一映射（如情感分析）
Many-to-Many：多对多映射（如机器翻译）

graph LR
    X0["X₀"] --> S0["隐藏状态 S₀"] --> O0["O₀"]
    X1["X₁"] --> S1["S₁"] --> O1["O₁"]
    X2["X₂"] --> S2["S₂"] --> O2["O₂"]
    S0 -.->|"Wₛ"| S1 -.->|"Wₛ"| S2

RNN的核心问题：梯度消失与梯度爆炸

问题分析

RNN在处理长序列时面临严重的梯度消失和梯度爆炸问题。让我们从数学角度分析这个问题：

假设RNN的损失函数为 $L = \sum_{t=1}^T L_t$，其中$t$为模型的时间步。对模型求偏导：

输出层权重： $\frac{\partial L_3}{\partial W_{out}} = \frac{\partial L_3}{\partial O_3}\frac{\partial O_3}{\partial W_{out}}$

输入层权重： $\frac{\partial L_3}{\partial W_{in}} = \frac{\partial L_3}{\partial O_3} \frac{\partial O_3}{\partial S_3} \frac{\partial S_3}{\partial W_{in}} + \frac{\partial L_3}{\partial O_3} \frac{\partial O_3}{\partial S_3} \frac{\partial S_3}{\partial S_2} \frac{\partial S_2}{\partial W_{in}} + \frac{\partial L_3}{\partial O_3} \frac{\partial O_3}{\partial S_3} \frac{\partial S_3}{\partial S_2} \frac{\partial S_2}{\partial S_1} \frac{\partial S_1}{\partial W_{in}}$

隐藏层权重： $\frac{\partial L_3}{\partial W_{s}} = \frac{\partial L_3}{\partial O_3} \frac{\partial O_3}{\partial S_3} \frac{\partial S_3}{\partial W_s} + \frac{\partial L_3}{\partial O_3} \frac{\partial O_3}{\partial S_3} \frac{\partial S_3}{\partial S_2} \frac{\partial S_2}{\partial W_s} + \frac{\partial L_3}{\partial O_3} \frac{\partial O_3}{\partial S_3} \frac{\partial S_3}{\partial S_2} \frac{\partial S_2}{\partial S_1} \frac{\partial S_1}{\partial W_s}$

梯度消失的数学分析

对于任意时刻的$W_{in}$和$W_s$，偏导公式为：

\[\frac{\partial L_t}{\partial W_{[in/s]}} = \sum_{k=0}^t \frac{\partial L_t}{\partial O_t} \frac{\partial O_t}{\partial S_t}\left(\prod_{j=k+1}^t \frac{\partial S_j}{\partial S_{j-1}}\right) \frac{\partial S_k}{\partial W_{[in/s]}}\]

如果加上激活函数 $S_j = \tanh(W_x W_j + W_s S_{j-1} + b_1)$，得到：

\[\prod_{j=k+1}^t \frac{\partial S_j}{\partial S_{j-1}} = \prod_{j=k+1}^t \tanh' W_s\]

由于 $\tanh’ \leq 1$，当$W_s < 1$时，连乘结果趋于0（梯度消失）；当$W_s > 1$时，连乘结果趋于无穷（梯度爆炸）。[1]

从RNN到GNN的演进

消息传递的统一框架

RNN和GNN都可以用消息传递的框架来理解：

RNN的消息传递：

每个时间步，当前状态接收来自前一个时间步的信息
信息传递是线性的（时间序列）
状态更新：$S_t = f(X_t, S_{t-1})$

GNN的消息传递：

每个节点，当前节点接收来自邻居节点的信息
信息传递是图结构的（空间关系）
状态更新：$h_v^{(l+1)} = f(h_v^{(l)}, {h_u^{(l)} : u \in \mathcal{N}(v)})$[5]

图结构作为序列的推广

我们可以将图结构看作是序列的推广：

序列：每个元素只与前一个元素相连
树结构：每个节点有多个子节点
图结构：每个节点可以与多个邻居节点相连

这种推广使得GNN能够处理更复杂的结构化数据。

graph LR
    subgraph SEQ["序列 RNN"]
        A["A"] --> B["B"] --> C["C"] --> D["D"]
    end
    SEQ -->|"推广"| TREE["树结构<br/>Root→A→C,D<br/>Root→B"]
    TREE -->|"推广"| GRAPH["图 GNN<br/>任意节点连接"]

图神经网络中的梯度问题

过平滑问题

GNN面临类似RNN梯度消失的问题，称为”过平滑”（Over-smoothing）：

现象：随着层数增加，所有节点的表示趋于相同原因：消息传递过程中，节点信息被过度平均化 数学表达：$\lim_{l \to \infty} h_v^{(l)} = c$，其中$c$是常数[2]

解决方案

残差连接

$h_v^{(l+1)} = h_v^{(l)} + \text{GNN}(h_v^{(l)}, \{h_u^{(l)} : u \in \mathcal{N}(v)\})$

跳跃连接

$h_v^{(l+1)} = \text{Concat}(h_v^{(0)}, h_v^{(1)}, \ldots, h_v^{(l)})$

注意力机制

为不同的邻居节点分配不同的权重，避免信息被过度平均[3]。

实际应用中的联系

序列到图的转换

许多实际问题可以同时用序列和图来建模：

文本处理：

序列视角：字符序列 → RNN/LSTM
图视角：句法依存树 → GNN

时间序列：

序列视角：时间点序列 → RNN
图视角：时间点间的因果关系图 → GNN

混合架构

现代深度学习模型经常结合RNN和GNN：

图序列网络：

用RNN处理时间维度
用GNN处理空间维度
适用于动态图数据

注意力机制的统一：

RNN中的自注意力机制
GNN中的图注意力机制
都基于查询-键-值框架

代码实现对比

RNN实现示例

import torch
import torch.nn as nn

class SimpleRNN(nn.Module):
    def __init__(self, input_size, hidden_size, output_size):
        super(SimpleRNN, self).__init__()
        self.hidden_size = hidden_size
        self.rnn = nn.RNN(input_size, hidden_size, batch_first=True)
        self.fc = nn.Linear(hidden_size, output_size)

    def forward(self, x):
        # x shape: (batch_size, seq_len, input_size)
        output, _ = self.rnn(x)
        # 取最后一个时间步的输出
        output = self.fc(output[:, -1, :])
        return output

GNN实现示例

import torch
import torch.nn as nn
from torch_geometric.nn import GCNConv

class SimpleGNN(nn.Module):
    def __init__(self, input_size, hidden_size, output_size):
        super(SimpleGNN, self).__init__()
        self.conv1 = GCNConv(input_size, hidden_size)
        self.conv2 = GCNConv(hidden_size, output_size)
        self.dropout = nn.Dropout(0.5)

    def forward(self, x, edge_index):
        # x shape: (num_nodes, input_size)
        # edge_index shape: (2, num_edges)
        x = torch.relu(self.conv1(x, edge_index))
        x = self.dropout(x)
        x = self.conv2(x, edge_index)
        return x

总结

RNN和GNN虽然在处理的数据类型上不同，但在核心思想上有着深刻的联系：

消息传递：都基于信息在结构中的传播
状态更新：都通过聚合信息来更新状态
梯度问题：都面临信息传播中的衰减问题
解决方案：都可以通过残差连接、注意力机制等方法解决

理解这种联系有助于我们：

更好地掌握图神经网络的核心思想
设计新的网络架构
解决实际应用中的问题
理解深度学习模型的统一性

在下一篇文章中，我们将深入探讨图卷积网络（GCN）的具体实现，包括数学原理和PyTorch代码实现。

参考文献

Hochreiter, S., & Schmidhuber, J. Long Short-Term Memory. Neural Computation, 1997. DOI:10.1162/neco.1997.9.8.1735
Kipf, T. N., & Welling, M. Semi-Supervised Classification with Graph Convolutional Networks. ICLR, 2017. arXiv:1609.02907
Veličković, P., Cucurull, G., Casanova, A., Romero, A., Liò, P., & Bengio, Y. Graph Attention Networks. ICLR, 2018. arXiv:1710.10903
Wu, Z., Pan, S., Chen, F., Long, G., Zhang, C., & Yu, P. S. A Comprehensive Survey on Graph Neural Networks. IEEE Transactions on Neural Networks and Learning Systems, 2020. arXiv:1901.00596
Gilmer, J., Schoenholz, S. S., Riley, P. F., Vinyals, O., & Dahl, G. E. Neural Message Passing for Quantum Chemistry. ICML, 2017. arXiv:1704.01212
